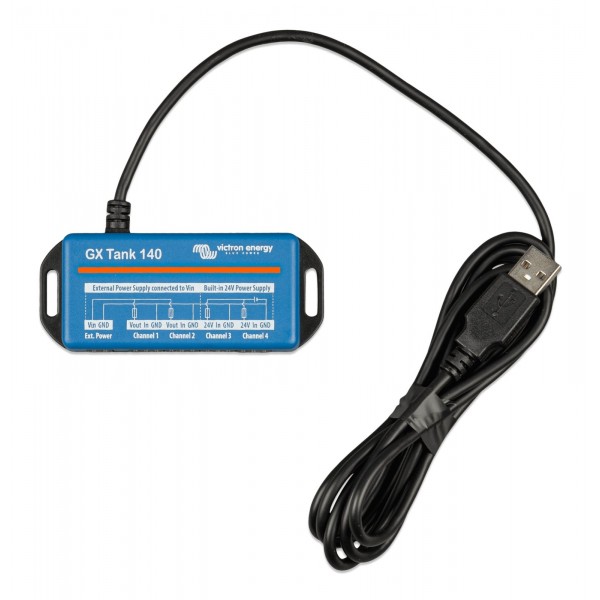

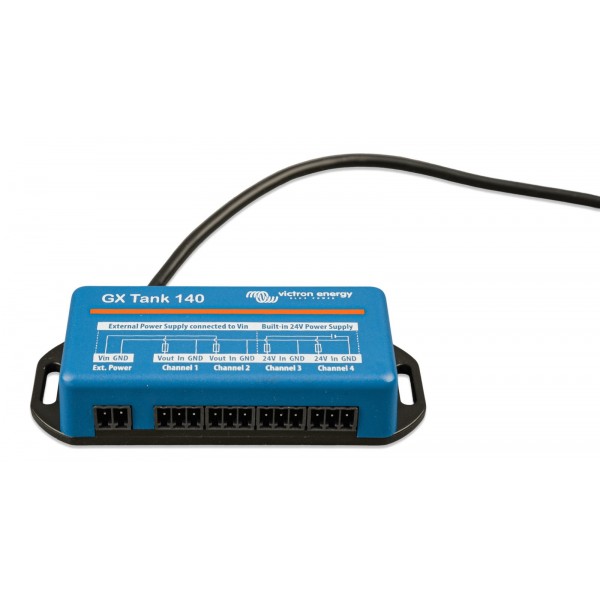

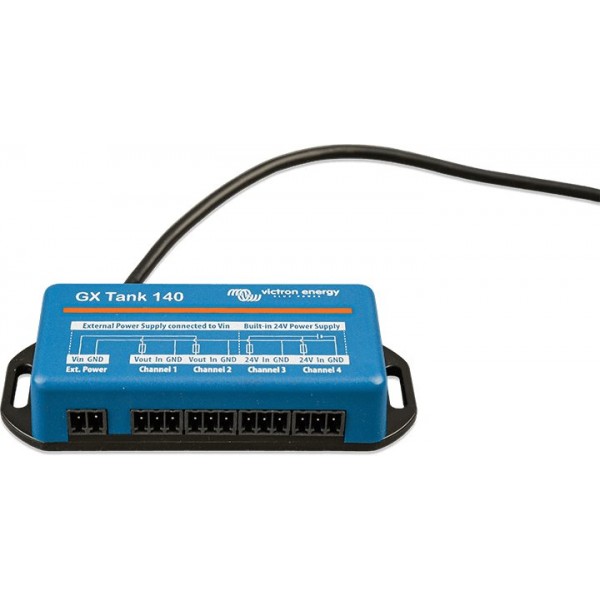

Victron Energy GX Tank 140 – 4-канален модул за следене на нивото в резервоари

Victron Energy GX Tank 140 е разширителен модул за Victron GX системи за мониторинг, предназначен за отчитане на нивото в до четири резервоара. Устройството работи със сензори с токов изход 4–20 mA и със сензори с напреженов изход 0–10 V, включително комбинация от двата типа в рамките на един модул.

Свързването към Cerbo GX и други съвместими GX устройства се извършва чрез USB, който осигурява и захранването на самия GX Tank 140. Нивата могат да се наблюдават локално през GX системата, чрез Remote Console и дистанционно през VRM Portal. Конфигурируемото осредняване стабилизира показанията при движение на течността, а функцията за откриване на неизправности сигнализира при стойности извън допустимия диапазон.

Основни предимства

• Отчитане на до четири резервоара с един модул.
• Съвместимост със сензори 4–20 mA и 0–10 V.
• Независима конфигурация на всеки канал; възможна е комбинация от токови и напреженови сензори.
• USB връзка към Victron GX устройство, която осигурява и захранване на модула.

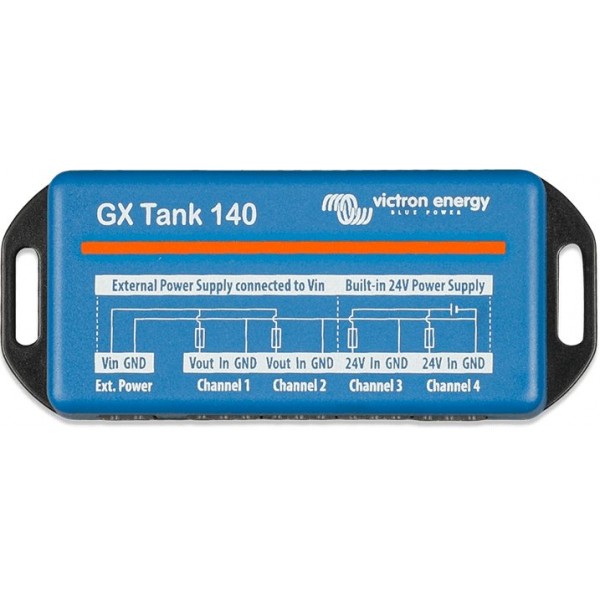

• Канали 3 и 4 разполагат с интегрирано изолирано захранване 24 VDC за сензорите.
• Канали 1 и 2 могат да разпределят външно захранване към свързаните сензори.
• Самовъзстановяваща се защита с ограничение 20 mA на изходите за захранване на сензорите.
• Настройваеми горна и долна граница на измервателния диапазон, включително за частични диапазони като 0–5 V.
• Настройваемо осредняване от 1 до 60 секунди; фабричната стойност е 10 секунди.
• Откриване на неизправни сензори и проблеми в окабеляването чрез аларма при стойности извън допустимия диапазон.
• Поддръжка на персонализирана форма на резервоара с до 10 точки за описване на нелинейна зависимост между показанието и реалния обем.
• Данните могат да се използват за автоматично управление на помпа чрез реле на съвместимо GX устройство.
• Електрическа изолация между USB интерфейса и сензорите за намаляване на риска от токови контури.

Приложение

Victron Energy GX Tank 140 е подходящ за кемпери, каравани, лодки и яхти, професионални превозни средства, мобилни инсталации и стационарни системи, в които е необходимо централизирано наблюдение на нивото в резервоари чрез Victron GX платформа.

При морски приложения данните за нивото могат да бъдат предавани от GX устройството към NMEA 2000 мрежата и визуализирани на съвместими многофункционални дисплеи.

Технически характеристики

• Производител: Victron Energy
• Модел: GX Tank 140
• SKU: BPP920140100
• Група: GX Products
• Брой входове: 4 аналогови канала
• Поддържани сензори: токови 4–20 mA и напреженови 0–10 VDC
• Диапазон на входния сигнал: 0–10 VDC или 4–20 mA
• Конфигурируем диапазон: поддържа частични диапазони, например 0–5 V
• Връзка към GX устройство: USB
• Захранване на модула: чрез USB интерфейса; не е необходимо отделно захранване за GX Tank 140
• Захранване за сензори на канали 1 и 2: чрез външно захранване, подадено към входа Ext. Power
• Захранване за сензори на канали 3 и 4: интегрирано 24 VDC захранване
• Максимален ток на изходите за захранване на сензорите: 20 mA на канал
• Филтриране/осредняване: настройваемо от 1 до 60 секунди; фабрично 10 секунди
• Електрическа изолация: USB интерфейсът е електрически изолиран от сензорите

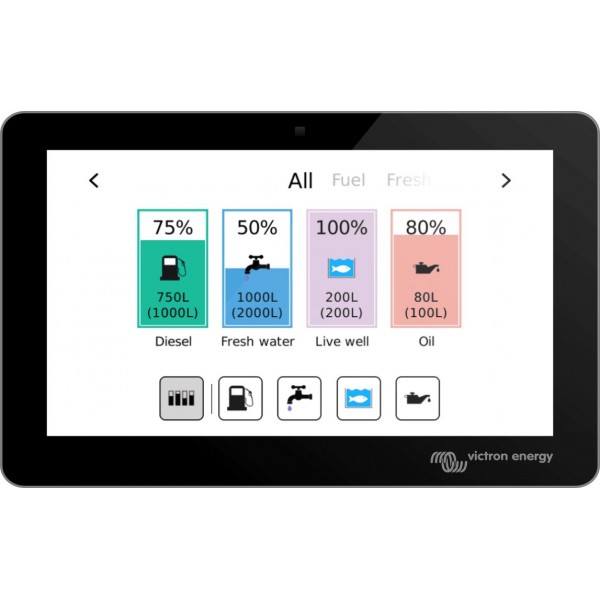

• Мониторинг: локално през GX устройство, чрез Remote Console по LAN и дистанционно през VRM Portal
• Аларма: при напрежение над 10 V, ток под 4 mA или ток над 20 mA
• Поддържани типове течности в GX интерфейса: гориво, прясна вода, отпадъчна вода, вода за живарник, масло и черна вода
• Мерни единици за обем: литри, кубични метри, имперски галони и американски галони
• Персонализирана форма на резервоара: до 10 конфигурируеми точки

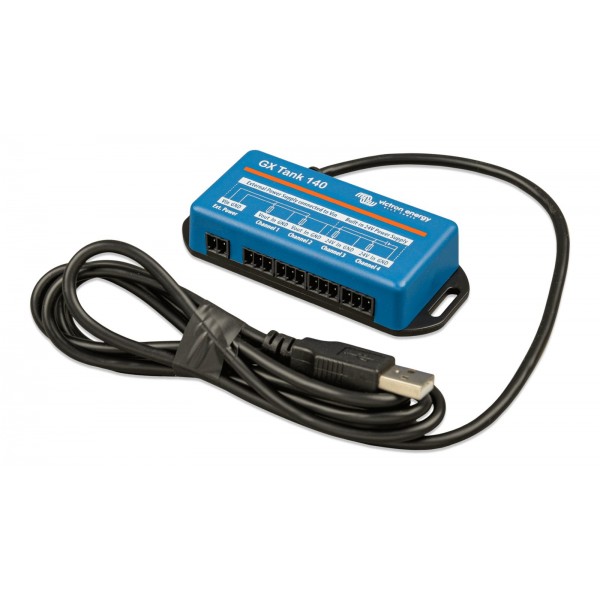

• Дължина на USB кабела: 1,5 m, неотделяем
• Монтаж: чрез продълговатите монтажни фланци отстрани на корпуса
• Сертификация и съответствие: EMC Directive 2014/30/EU, RoHS 2011/65/EU и 2015/863/EU, REACH
• Гаранция: ограничена 5-годишна гаранция на производителя

Свързаност и управление

GX Tank 140 се интегрира с Victron GX устройства като Cerbo GX. Настройките се извършват от менюто на GX устройството или чрез Remote Console по LAN и VRM. За всеки канал могат да се зададат тип на сензора, стойности при празен и пълен резервоар, тип течност, име, VRM инстанция и време за осредняване.

При използване на релейна функция за управление на помпа нивото може да задейства автоматично включване и изключване според зададени стартово и стоп ниво.

Съдържание на комплекта

• GX Tank 140 с неотделяем USB кабел с дължина 1,5 m
• 1 бр. двуполюсен включваем клемен блок за външно захранване
• 4 бр. триполюсни включваеми клемни блока за свързване на сензорите
