Victron GX IO-Extender 150

Victron Energy GX IO-Extender 150 – USB модул за разширяване на входове и изходи

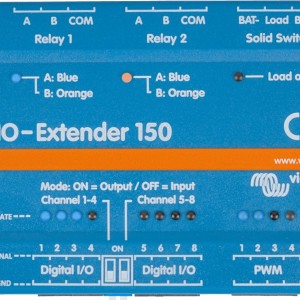

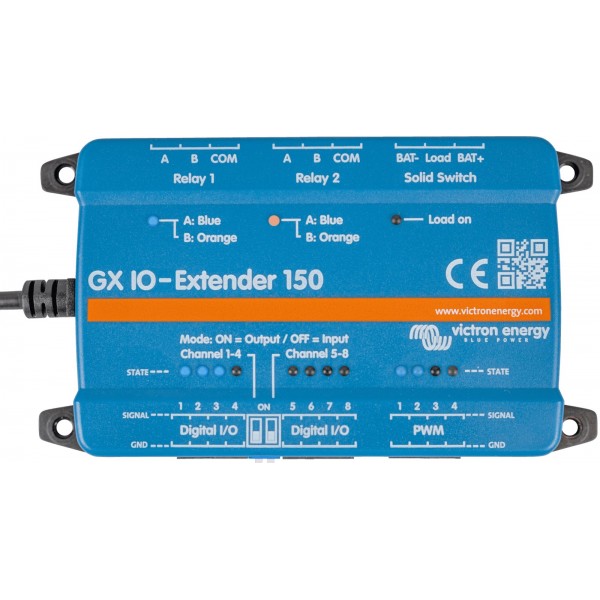

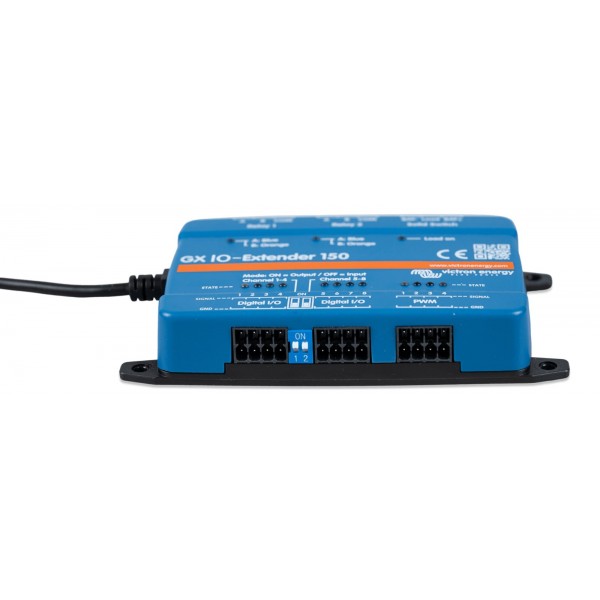

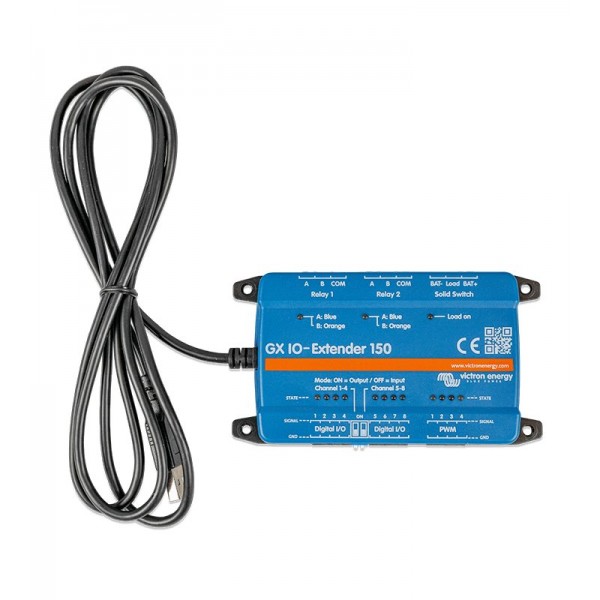

Victron Energy GX IO-Extender 150 разширява възможностите за входове и изходи на съвместимите GX устройства, включително Ekrano GX и Cerbo GX. Модулът се свързва чрез USB, който едновременно осигурява и захранването му, а допълнителните входове, изходи, PWM канали и релета стават достъпни в системата.

Устройството е подходящо за мониторинг, автоматизация и управление на външни сензори, сигнални вериги и DC товари. Управлението може да се извършва от интерфейса на GX устройството, чрез Switch pane, както и чрез Node-RED при GX устройства, поддържащи Venus OS Large.

Основни предимства

• USB свързване към GX устройство с едновременно захранване и комуникация.
• 8 цифрови I/O порта с LED индикация, конфигурируеми като 8 входа, 8 изхода или 4 входа и 4 изхода.
• 4 PWM изхода с ниво 5 V, 8-битова прецизност и честота 1,5625 kHz.
• 2 бистабилни потенциално свободни релета, които запазват състоянието си при отпадане на захранването.
• 1 солиден превключвател, изолиран от USB, за електронно превключване на DC товари.
• LED индикация за състоянието на портовете, PWM каналите, релетата и превключвателя.
• Възможност за стенен монтаж или монтаж върху DIN шина чрез адаптерен аксесоар.
• Компактни размери и ниска консумация, подходящи за мобилни и стационарни енергийни системи.

Приложение

Victron Energy GX IO-Extender 150 е предназначен за разширяване на функциите на GX системи в автономни соларни и off-grid инсталации, морски електрически системи и индустриални решения за резервно захранване. Може да се използва за свързване на цифрови сензори и сигнални вериги, управление на PWM устройства, превключване на малки товари и реализиране на автоматизирани сценарии чрез Node-RED.

Цифровите изходи са предназначени за сигнализация и не трябва да се използват за директно превключване на товари. PWM изходите са подходящи за приложения като димиране на LED осветление и управление на обороти на двигатели.

Технически характеристики

• Продукт: GX IO-Extender 150
• SKU: BPP900800150
• Захранване: чрез USB
• Консумация: под 100 mW в неактивен режим; максимум 1 W, под 200 mA при 5 V
• Монтаж: стенен или върху DIN шина чрез адаптерен аксесоар
• Цифрови I/O: 8 броя, изолирани от USB; конфигурация 8 входа, 8 изхода или 4 входа + 4 изхода
• Цифрови входове: 3,8–5,5 V
• Цифрови изходи: 5 V, максимум 4 mA
• Максимално допустимо напрежение на цифровите I/O: 5,5 V; по-високо напрежение може да причини трайна повреда
• PWM изходи: 4 канала, изолирани от USB
• PWM ниво: 5 V
• PWM прецизност: 8 bit при 1,5625 kHz
• Бистабилни релета: 2 броя, потенциално свободни
• Релейни контакти при резистивен товар – DC: 3 A при 30 V, 1 A при 60 V, 0,3 A при 220 V; максимум 90 W
• Релейни контакти при резистивен товар – AC: 2 A при 60 V, 1 A при 125 V, 0,5 A при 250 V; максимум 125 VA
• Солиден превключвател: изолиран от USB
• Максимално напрежение на батерията за солидния превключвател: 70 V DC
• Максимален ток на товара: 4 A
• Максимален капацитивен товар: до 1000 µF при Vbat до 15 V; 400 µF при 15 V < Vbat < 30 V; 50 µF при 30 V < Vbat < 70 V
• Максимален индуктивен товар: 1000 mH до 1 A; 100 mH при ток между 1 и 2 A; 10 mH при ток над 2 A
• Размери на корпуса (В × Ш × Д): 123 × 67 × 23 mm
• Тегло: 0,170 kg
• Работна температура: от -20 °C до +50 °C

Свързаност и управление

GX IO-Extender 150 се свързва към свободен USB порт на GX устройство. След свързването допълнителните цифрови входове и изходи, PWM канали и релета се предоставят на системата за мониторинг и управление. Цифровите I/O групи се конфигурират чрез DIP превключватели, като промяната на режима изисква изключване и повторно включване на захранването.

Управлението е достъпно през интерфейса на GX устройството и неговия Switch pane. За по-сложни автоматизации модулът може да се използва с Node-RED при GX устройства с Venus OS Large.
